Windows - MSM RAID 설정 및 복구테스트

1. RAID 설정

RAID 구성별 최소 디스크 조건은 다음과 같습니다.

• RAID 0: 최소 2개
• RAID 1: 최소 2개
• RAID 5: 최소 3개
• RAID 10: 최소 4개

1-1. RAID 0, RAID 5

먼저 기존 데이터를 삭제하기 위하여 Logical 화면으로 이동하고, Clear Configuration을 클릭하여 초기화합니다.

초기화 후 F5를 눌러 변경사항을 적용합니다.

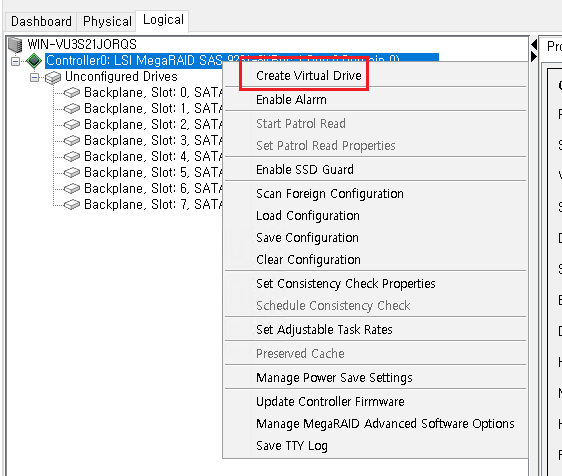

초기화가 완료되면 Logical 화면에서 Create Virtual Drive를 클릭합니다.

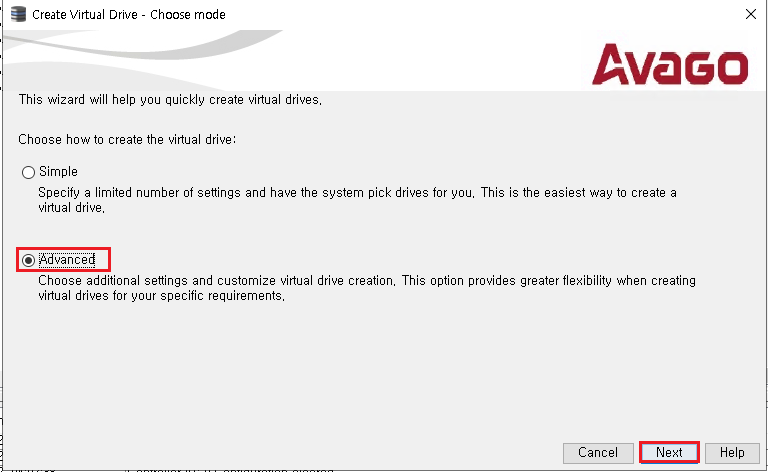

Advanced를 선택한 후 Next를 클릭합니다.

RAID Level을 선택하고 Select Unconfigured Drives에 있는 드라이브를 선택한 후 Add를 클릭합니다.

Create Drive Group을 클릭하여 Drive Group이 생성된 것을 확인한 후 Next를 클릭합니다.

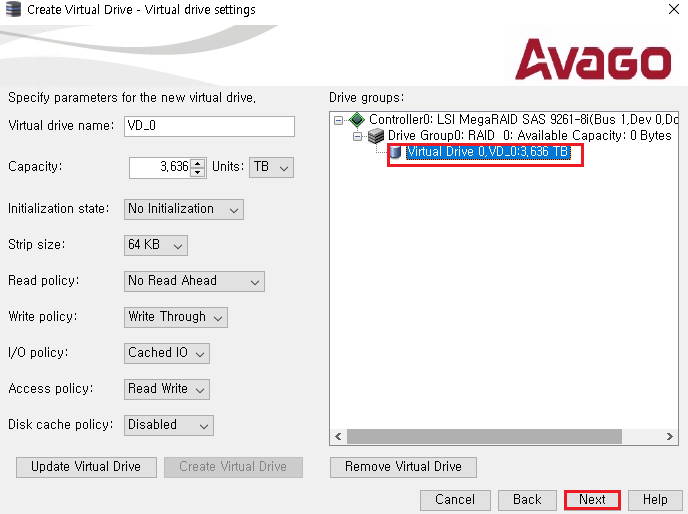

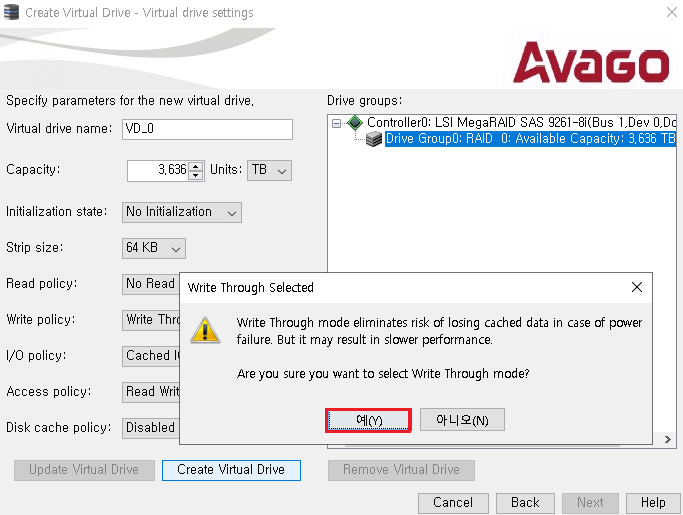

Create Virtual Drive를 클릭하고 Next를 클릭합니다.

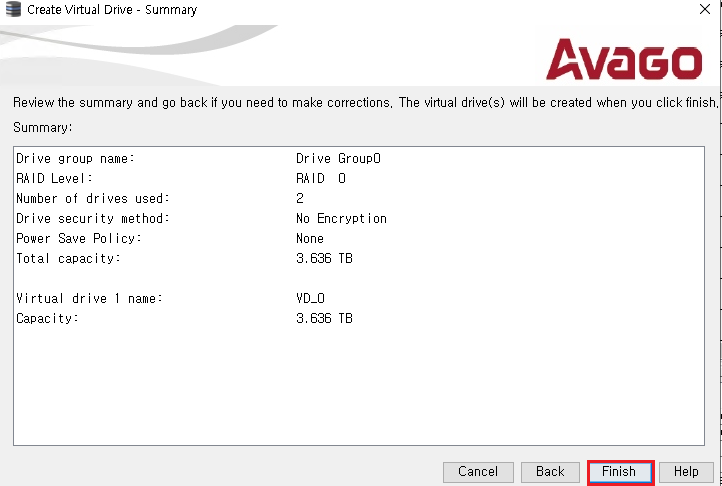

RAID 0 또는 RAID 5가 정상적으로 구성된 것을 확인한 후 Finish를 클릭합니다.

1-2. RAID 1

기존 데이터를 초기화한 후 Drive Group Settings 화면으로 이동합니다.

RAID Level에서 RAID 1을 선택하고 드라이브를 2개씩 선택한 후 Add를 클릭합니다.

Create Drive Group을 클릭하고 동일한 과정을 반복하여 필요한 Drive Group을 생성합니다.

구성이 완료되면 Next를 클릭합니다.

각 Drive Group에 대해 Create Virtual Drive를 클릭하여 Virtual Drive를 생성합니다.

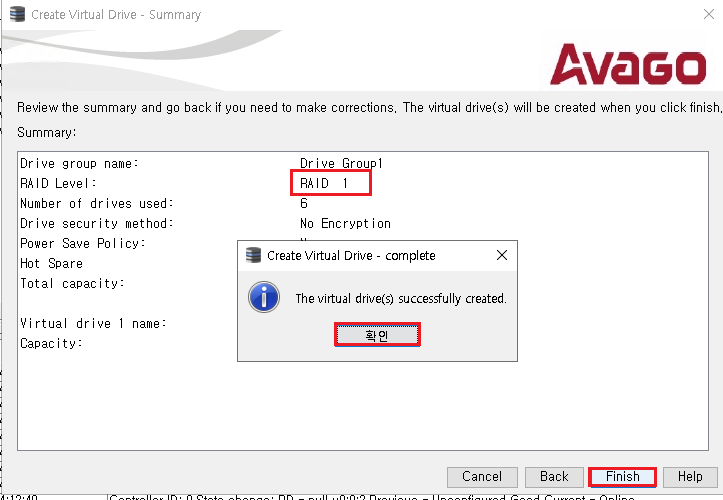

Next를 클릭하여 RAID 1이 정상적으로 구성된 것을 확인한 후 Finish를 클릭합니다.

1-3. RAID 10

RAID 10은 최소 4개의 디스크가 필요하며 짝수 개의 디스크로 구성합니다.

기존 데이터를 초기화한 후 RAID 설정 화면에서 RAID 10을 선택합니다.

드라이브 2개를 선택한 후 Add를 클릭합니다.

Drive Group에 추가되면 Create Span을 클릭합니다.

동일한 과정을 반복하여 사용할 모든 드라이브를 추가한 후 Create Drive Group을 클릭합니다.

Next를 클릭한 후 Create Virtual Drive를 클릭하고 다시 Next를 클릭합니다.

RAID 10이 정상적으로 구성된 것을 확인한 후 Finish를 클릭합니다.

2. RAID Rebuild 테스트

RAID 1, RAID 5, RAID 10과 같이 디스크 장애를 허용하는 RAID를 구성한 후 Rebuild 테스트를 진행합니다.

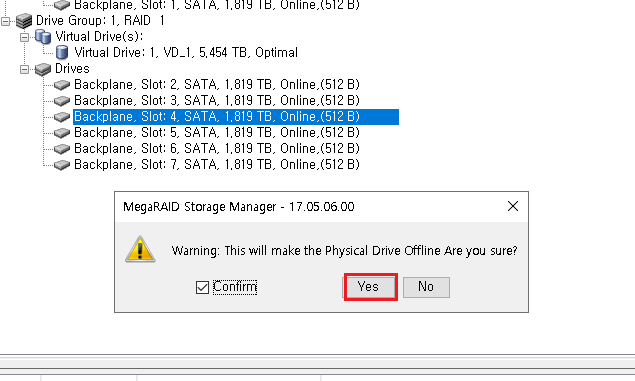

테스트할 물리 디스크 1개를 제거하거나 Offline 상태로 변경하여 디스크 장애 상황을 발생시킵니다.

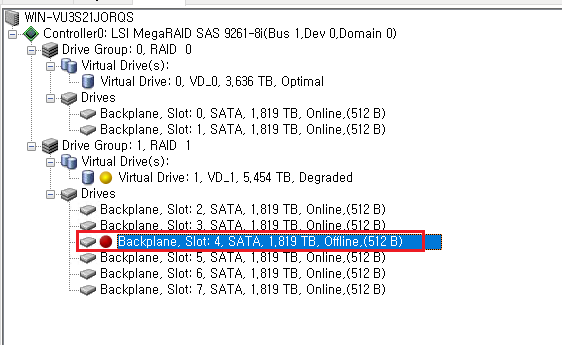

MSM에서 해당 Physical Drive가 Failed 또는 Offline 상태로 변경되고, Virtual Drive가 Degraded 상태로 표시되는지 확인합니다.

장애 디스크를 정상 디스크로 교체한 후 새 디스크가 Unconfigured Good 상태로 인식되는지 확인합니다.

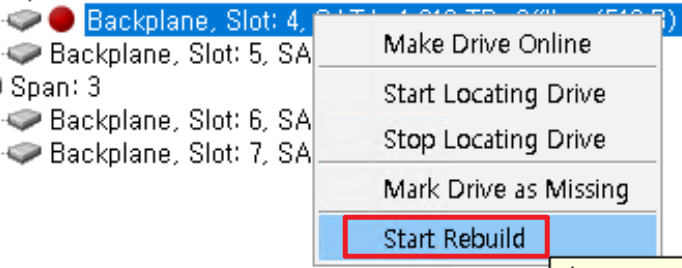

Hot Spare가 설정되어 있는 경우 자동으로 Rebuild가 시작되는지 확인합니다. 본 테스트의 경우 수동으로 교체한 디스크를 선택하여 Rebuild를 수동으로 진행합니다.

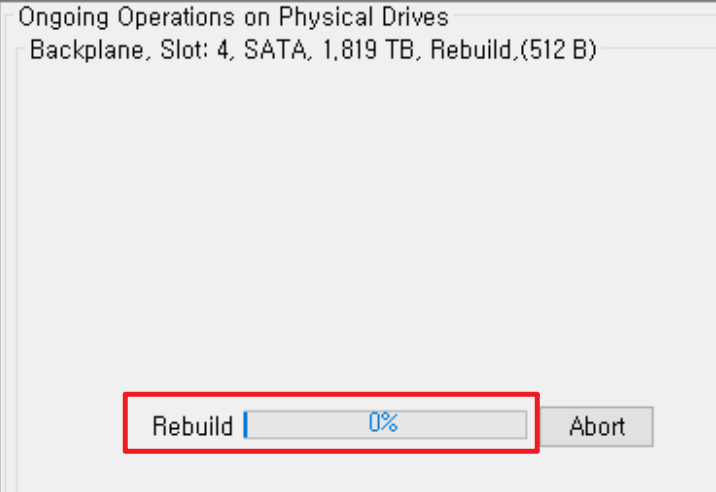

Rebuild 진행 중 MSM에서 진행률을 확인하고, 완료 후 Virtual Drive 상태가 Optimal로 복구되는지 확인합니다.

• 장애 발생: Optimal → Degraded
• 교체 디스크 인식: Unconfigured Good
• Rebuild 진행: 진행률 확인
• 복구 완료: Degraded → Optimal
